ArcGIS 10.X 측정소 대표 반경 설정(버퍼)

by Prof. Sung-Deuk Choi 2021. 10. 2.

지난 번 도시대기측정소 위치 지도 작성(ArcGIS 10.X 측정소(시료채취지점) 좌표 확인하기)에 이어서 측정소의 대표 반경을 설정하겠습니다. 대기오염 연구에서는 측정소가 담당하는 영역을 표시할 때 사용하기도 하고, 특정 오염원의 영향권을 시각적으로 나타낼 때 사용하기도 합니다.

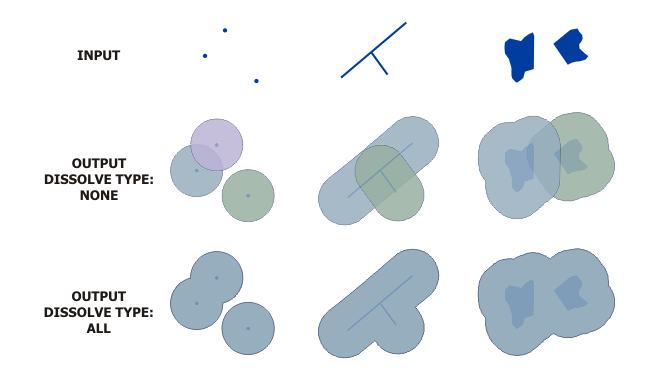

출처: Buffer (Analysis)—ArcGIS Pro | Documentation

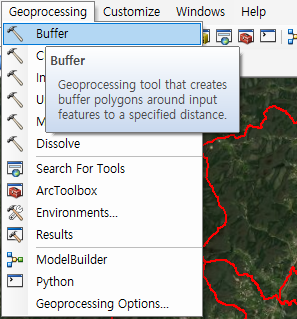

버퍼(Buffer) 도구를 실행합니다.

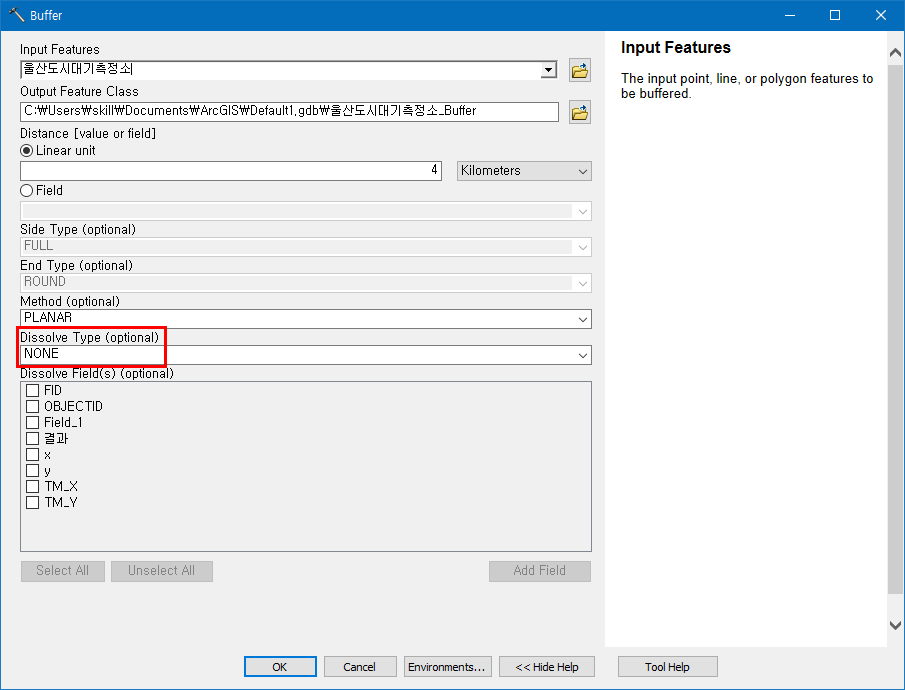

Linear unit에 4 km를 입력하고, 디졸브(Dissolve) 옵션은 None으로 설정하고, OK를 클릭합니다.

대기오염측정망 설치・운영지침에 "측정소 간 간격은 4 km 이상을 유지하여 측정소 간 중복을 최소화 하되, 행정적인 공간 배분을 고려하여 4 km 이내라도 설치 가능하다"라고 되어 있습니다. 대기오염물질 농도가 측정소 반경 4 km 지역을 꼭 대표하지는 않겠지만, 통상적으로 이 정도를 대표한다고 간주합니다.

울산의 시가화 지역 대부분이 도시대기측정소 반경 4 km 범주에 포함됩니다. 나름대로 측정소가 촘촘하게 설치된 것으로 보입니다.

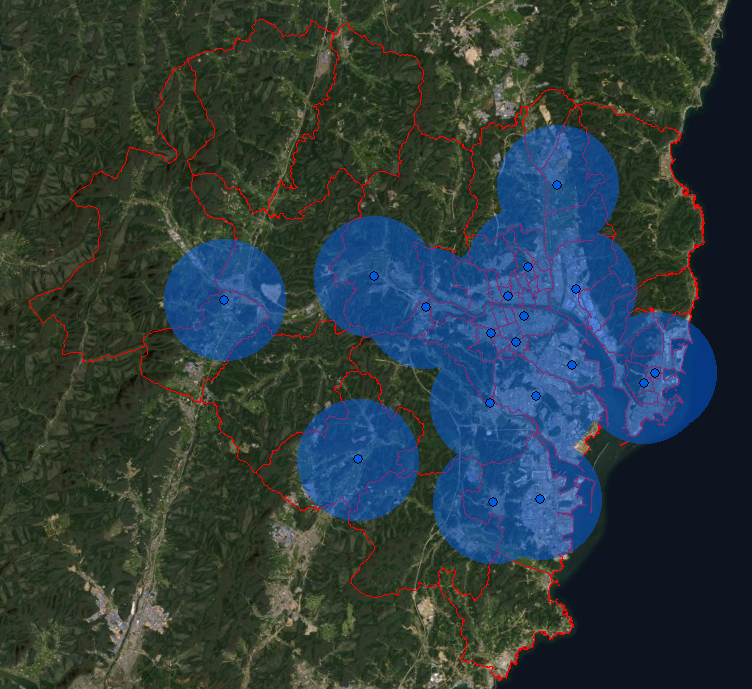

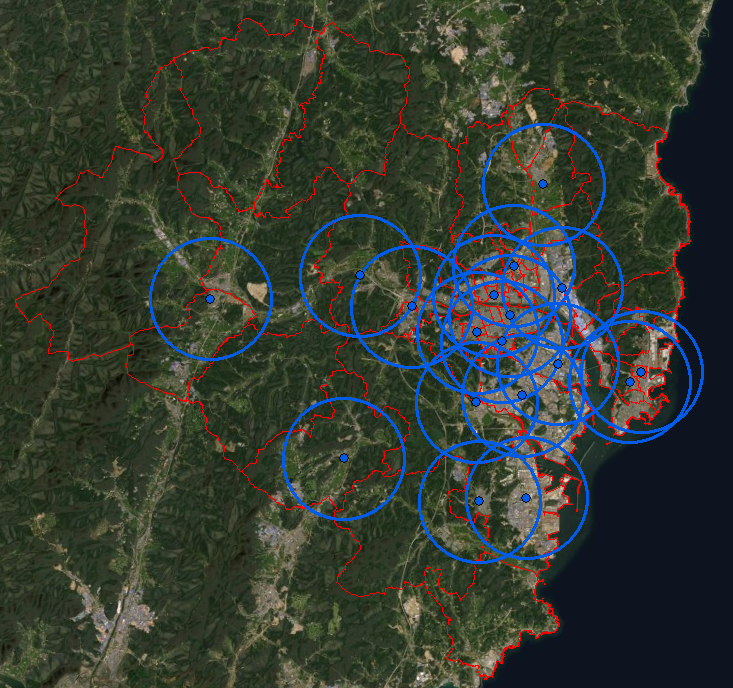

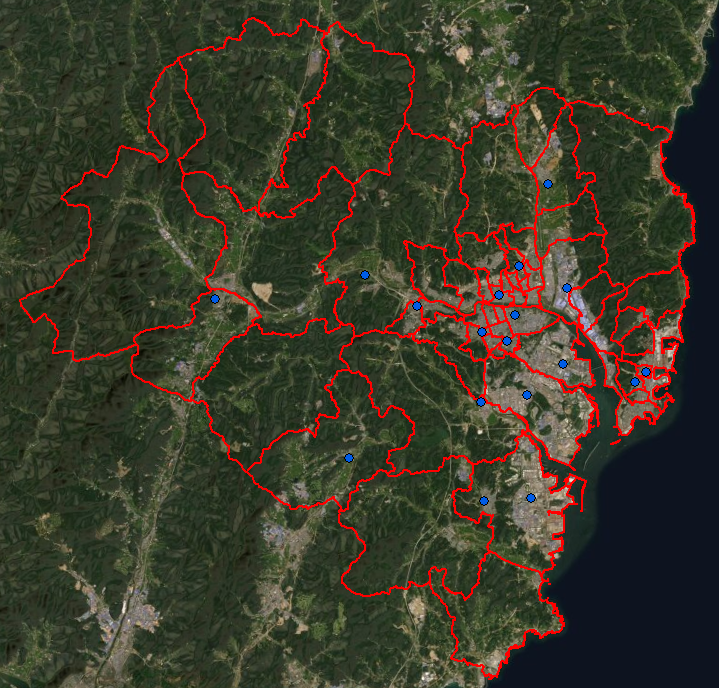

 (a) 측정소 위치, (b) 측정소 반경 4 km 버퍼 생성, (c) 버퍼 디졸브 옵션 사용
