ArcGIS 10.X 레이아웃 Extent indicator 추가

by Prof. Sung-Deuk Choi 2021. 9. 28.

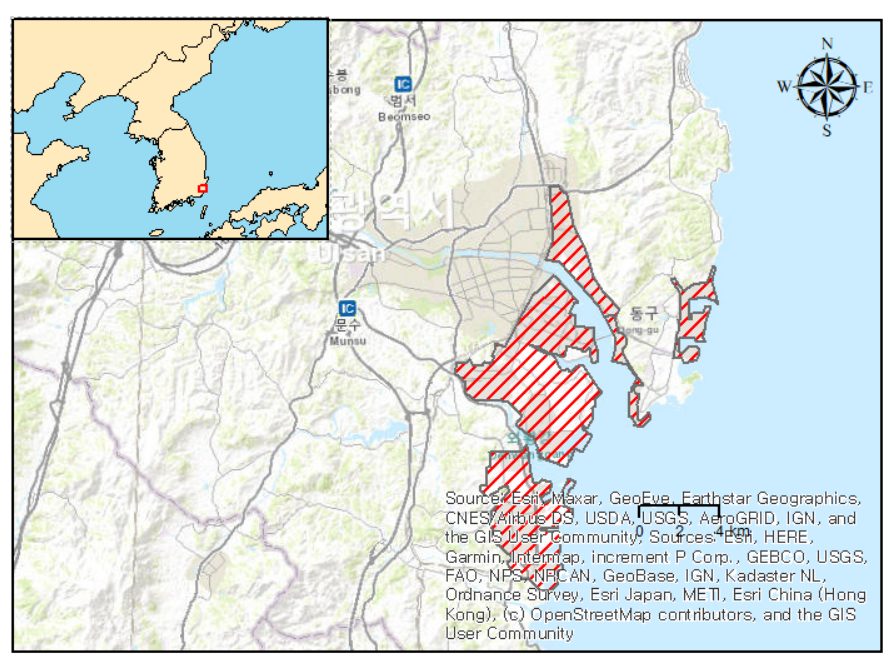

아래 그림과 같이 상세 지도의 위치를 빨간색 박스(Extent indicator)로 나타낼 필요가 있습니다. 예를 들어, 논문에 우리나라 지도만 표시하면 외국인들은 어디인지 모르기 때문에 동북아시아 지도를 함께 나타내야 합니다. 울산 지도를 그릴 때는 전국지도도 함께 나타내는 것이 좋습니다.

출처: There and Back with GIS: Intro to GIS: Week 3 – GIS Cartography (bburdelskygis.blogspot.com)

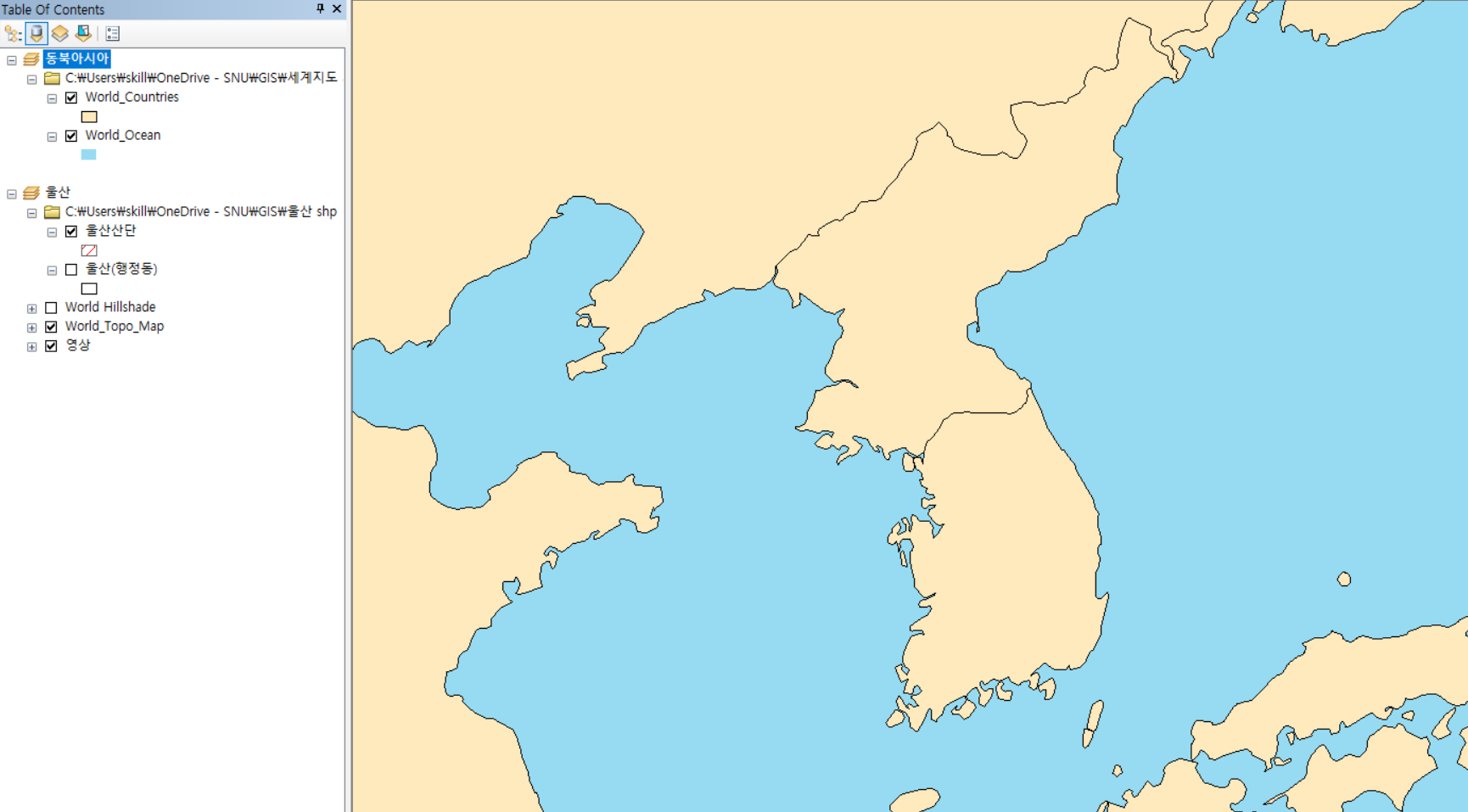

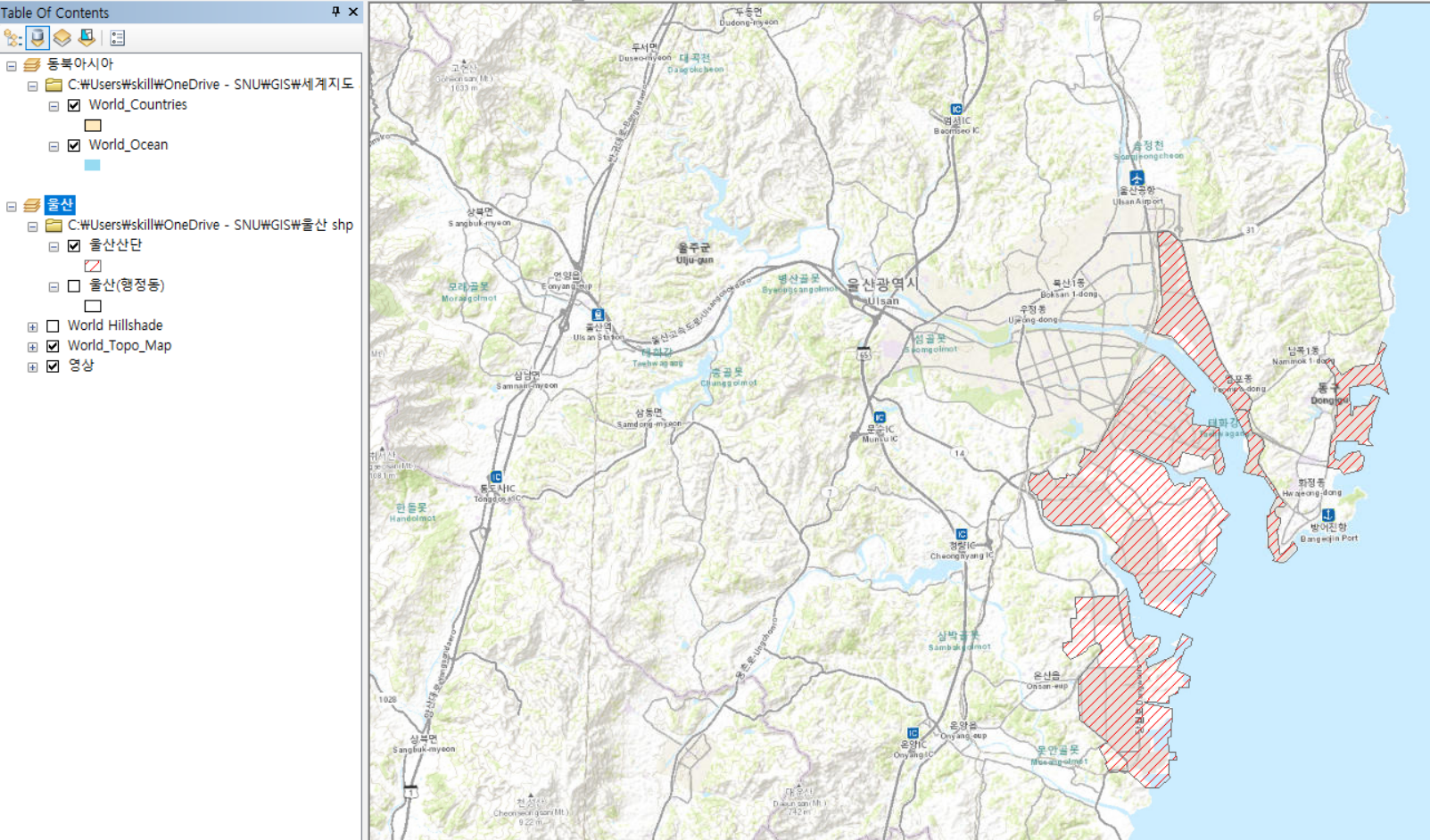

두 개의 데이터 프레임(전국 지도, 울산 지도)을 준비합니다.

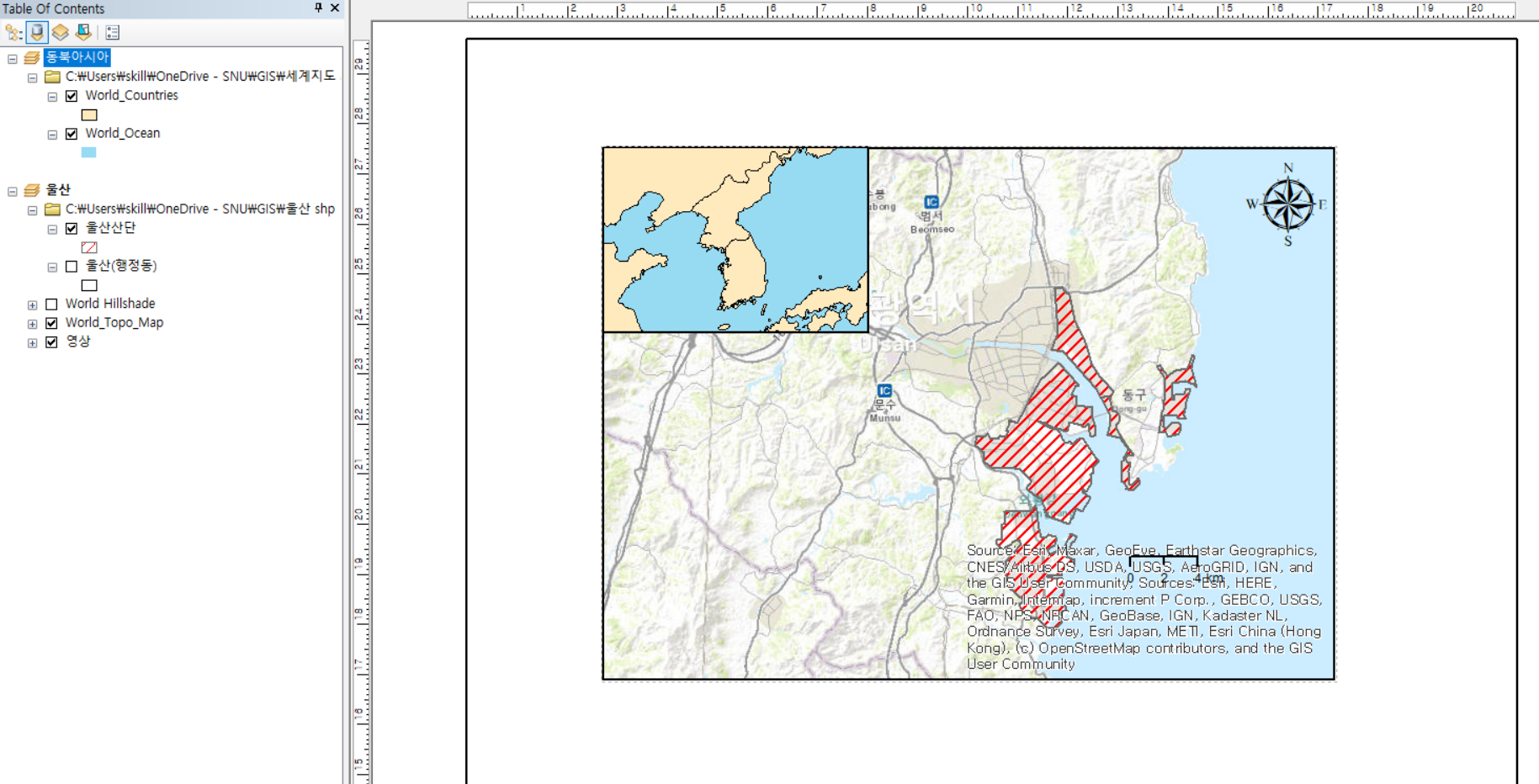

레이아웃 뷰에서 아래와 같이 두 프레임을 중첩합니다.

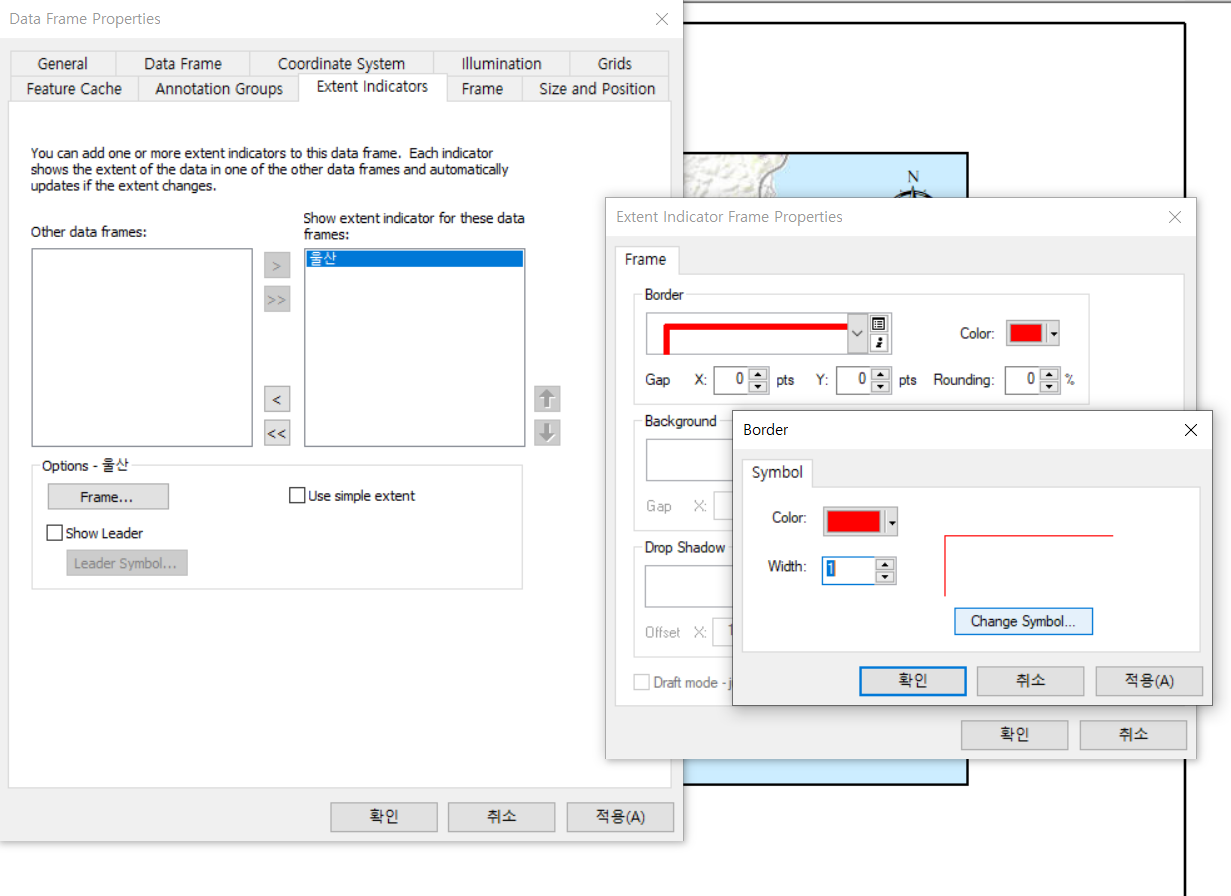

동북아시아 데이타 프레임 속성에서 Extent Indicator를 추가하고, 선 굵기를 조정합니다.

이제 우리나라 지도에 울산이 표시되었습니다. 귀찮으면 파워포인트에서 빨간색 박스를 추가하면 되지만 지도 선택 영역에 따라서 자동으로 Extent indicator 크기가 조정되는 장점이 있습니다.
