ArcGIS 10.X 격자 만들기(Creat Fishnet)

by Prof. Sung-Deuk Choi 2021. 10. 10.

Layout View 지도상에서 경위도와 격자를 추가할 수 있지만(ArcGIS 10.X 레이아웃에 경위도 표시하기), 격자별로 자료를 추출하기 위해서는 별도로 격자 shp 파일을 만들어야 합니다.

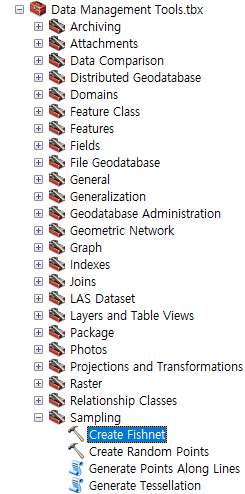

  1. Data Management Tool → Sampling → Creat Fishnet을 선택합니다.

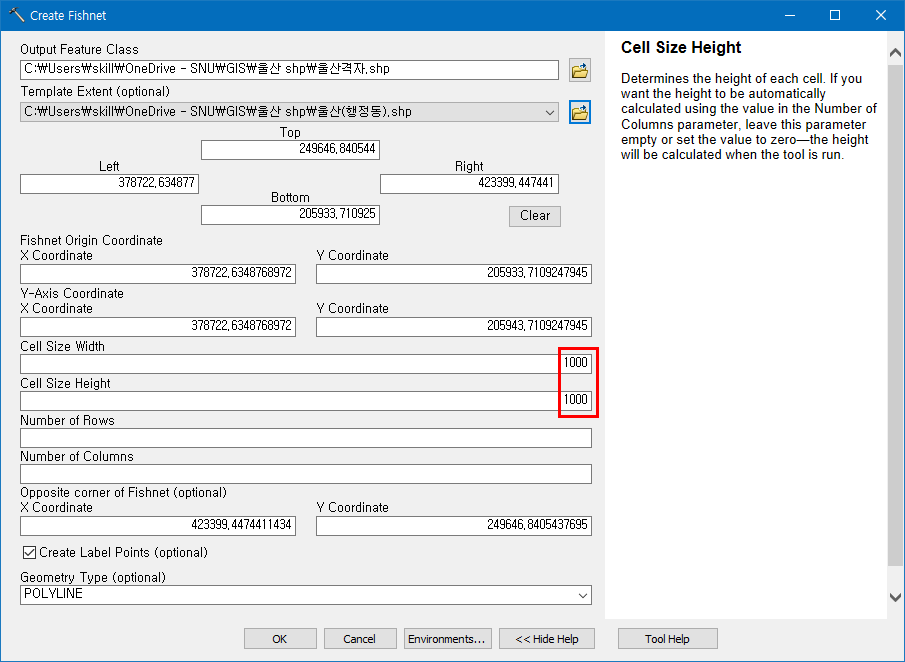

  2. Output Feature Class에 생성할 격자 shp 파일 폴더와 이름을 지정합니다.
  3. Template Extent에는 경위도를 추가할 행정구역 shp 파일을 선택합니다.
  4. Cell size에 1000을 입력합니다. 행정구역 shp 파일이 TM 좌표를 사용하므로 단위는 m이며, 울산의 면적을 고려해서 1 km를 선택했습니다.
  5. OK를 누릅니다.

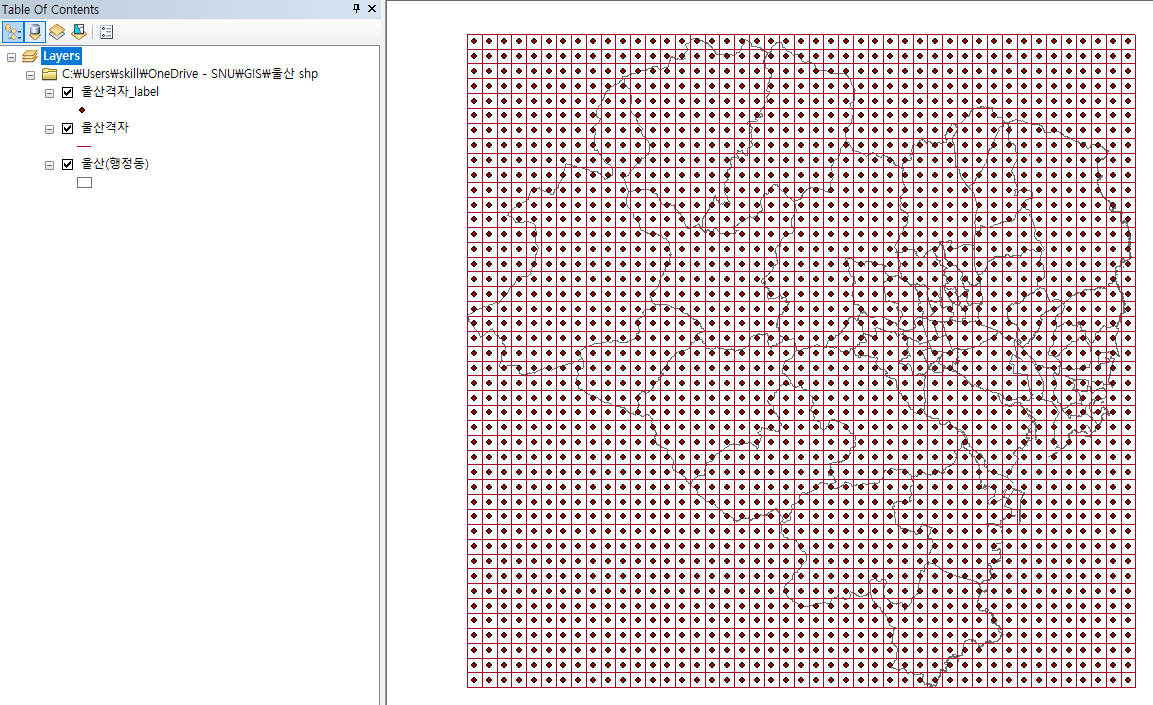

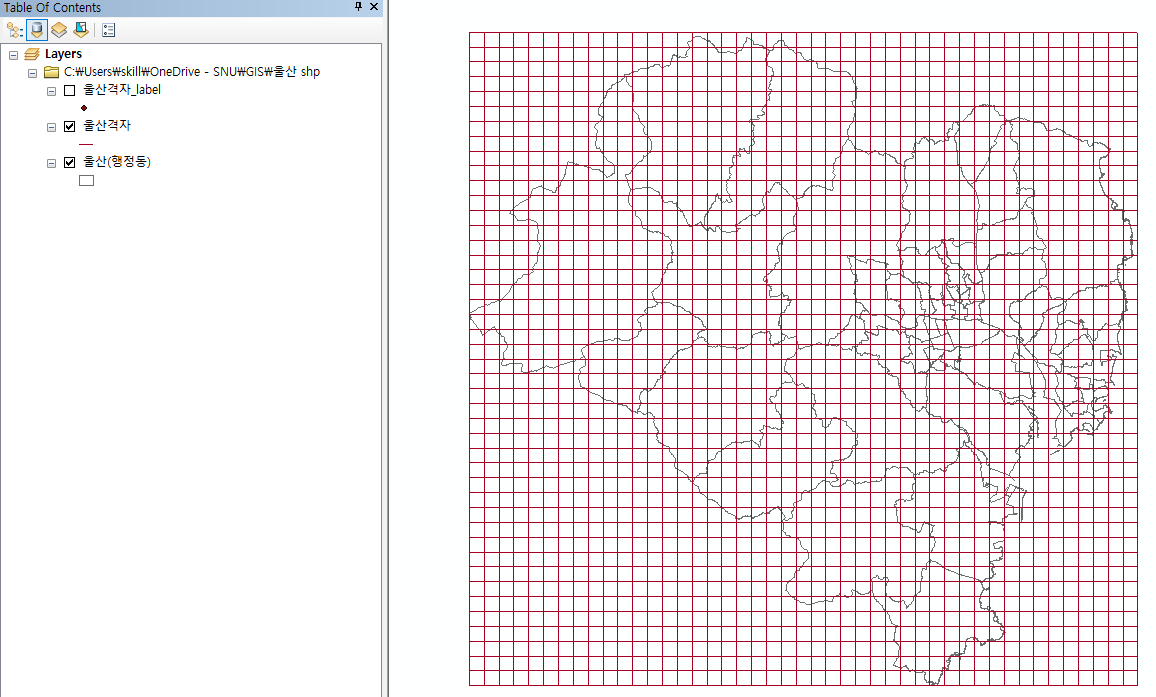

격자 shp 파일이 생성되었습니다. Label point 파일도 생성되는데 해제하면 격자만 보입니다.
