ArcGIS 10.X 기본 배경 지도 위에 울산산단 추가하기

by Prof. Sung-Deuk Choi 2021. 9. 26.

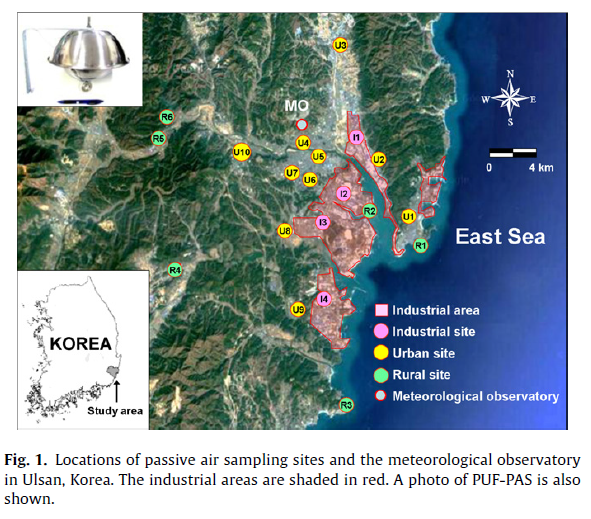

GIS를 사용하지 못해도 구글지도 등을 활용하면 논문용 그림을 쉽게 만들 수 있습니다. 가장 간단한 방법은 구글 위성사진을 파워포인트에 가져와서 여러 도형을 추가하는 것입니다. 아래 그림과 같이 파워포인트만으로도 위성사진 위에 시료채지점과 산업단지 위치 등을 여러 정보를 추가할 수 있기 때문에 굳이 GIS를 사용하지 않아도 됩니다. 아래 그림에서 분홍색 지역이 울산의 주요 산업단지입니다. 구글 사진 위에 자유형 도형을 추가해서 그렸는데 마우스 클릭을 수도 없이 해야 합니다.

Improving the spatial resolution of atmospheric polycyclic aromatic hydrocarbons using passive air samplers in a multi-industrial city - ScienceDirect



Improving the spatial resolution of atmospheric polycyclic aromatic hydrocarbons using passive air samplers in a multi-industria

The source–receptor relationship of polycyclic aromatic hydrocarbons (PAHs) in the industrial city has been generally investigated using active air sa…

www.sciencedirect.com



더 정확하고 다양한 작업을 위해서는 ArcGIS로 그림을 그립니다.

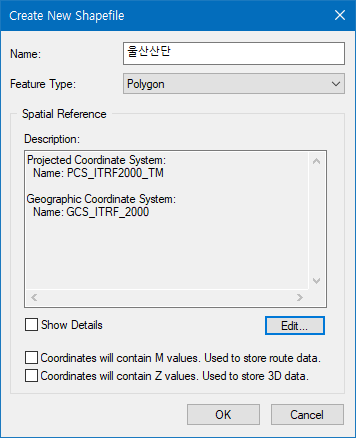

1. 산업단지 위치를 추가하기 위해서 shp 파일을 만듭니다. 카탈로그 윈도우에서 저장할 폴더를 선택 후에 shp 파일을 새로 만들 수 있습니다(폴더 우클릭해서 New -> Shapefile 클릭). 아래와 같이 파일 이름을 지정하고, Feature Type은 Polygon을 선택합니다. Edit을 클릭하고 기존에 사용하고 있는 행정구역 shp 파일과 동일한 좌표계를 선택합니다.

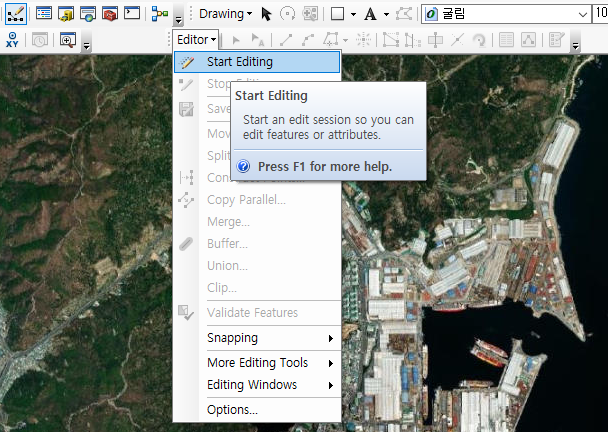

2. 기본 화면에 Basemap 위성 이미지를 추가합니다. 울산 조선산업단지가 보이도록 설정하고, 위에서 만든 울산산단.shp 파일의 에디팅을 클릭하고, 활성화된 Creat Features 버튼을 클릭합니다.

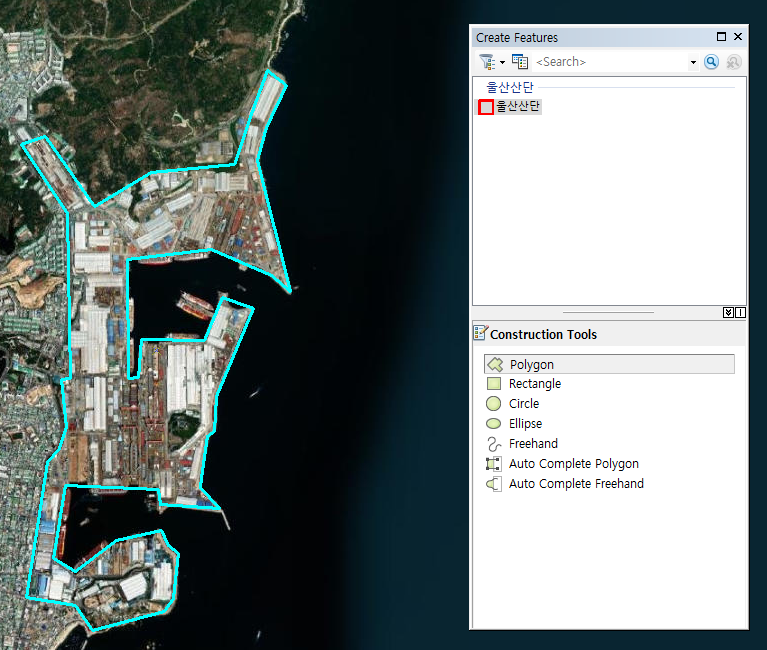

3. 아래와 같이 폴리곤을 선택하고 산업단지 부지경계를 따라 마우스를 클릭하면서 시작 지점 부근에 와서 마무리합니다. 구체적인 방법과 절차 설명은 생략합니다. 마우스 클릭 몇 번 하면 사용법을 쉽게 익힐 수 있습니다.

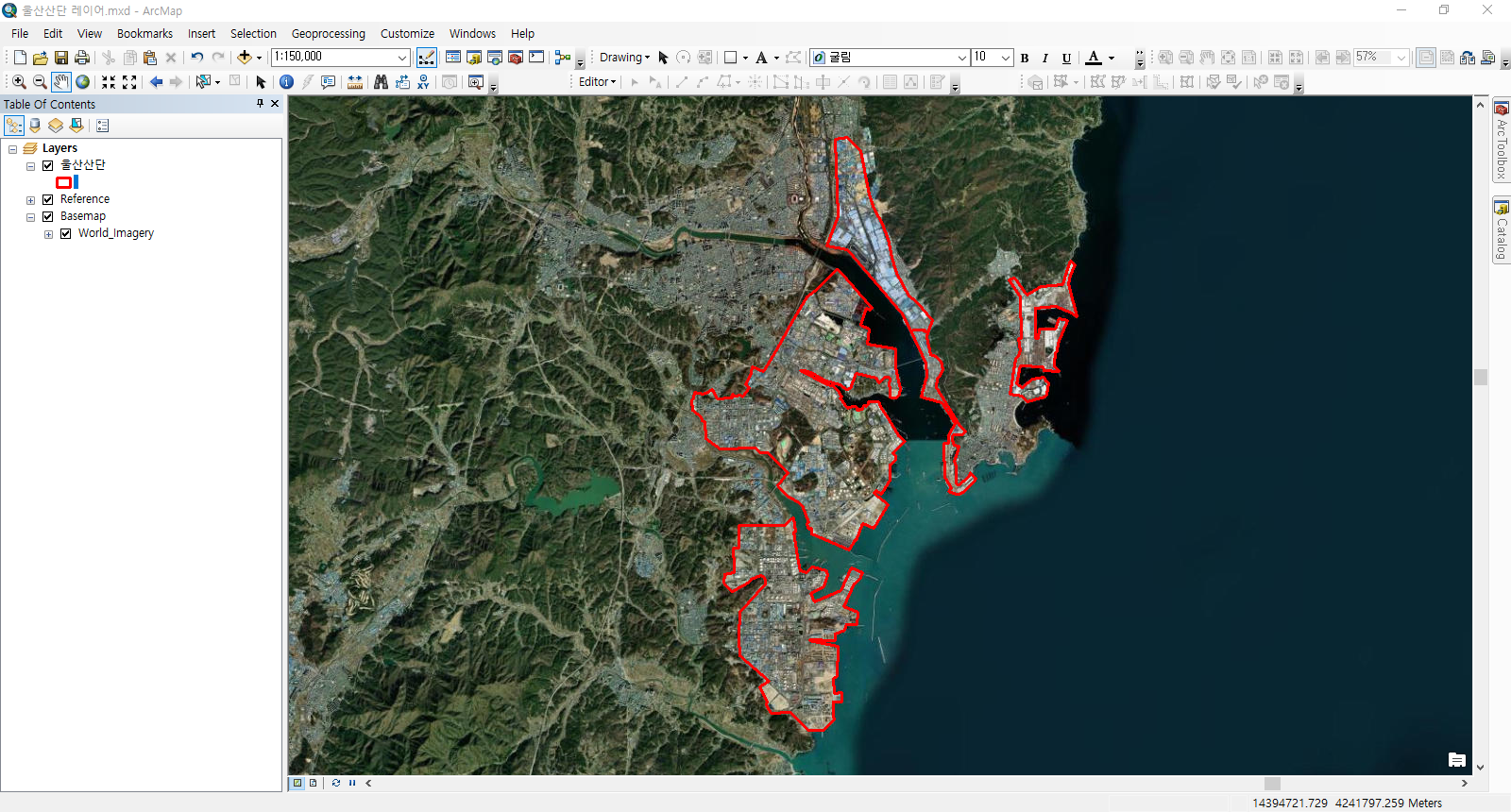

4. 주요 산업단지 모두 위의 과정을 반복하면 아래와 같이 shp 파일을 완성할 수 있습니다.

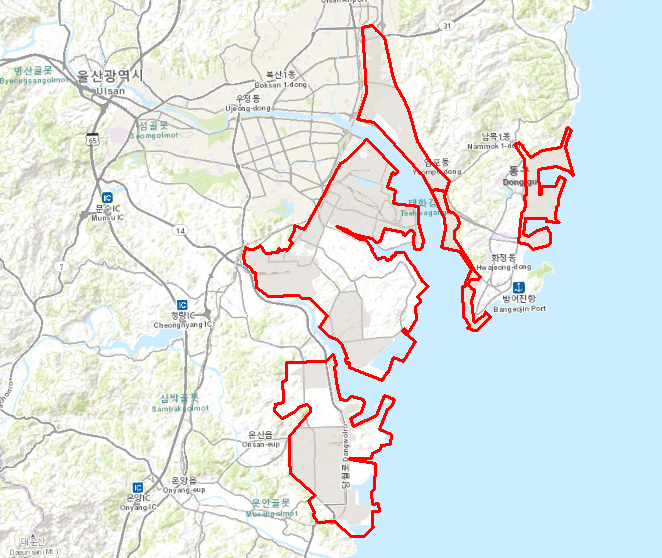

5. 위 화면에서 배경지도를 변경해 보았습니다.

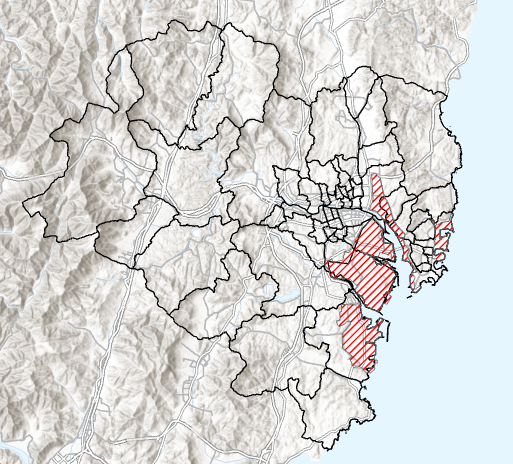

6. 지형 배경지도 위에 울산시 행정동 shp 파일과 산업단지 shp 파일을 같이 올리고, 산업단지를 빗금으로 나타냈습니다. 다양한 디자인 옵션이 있으므로 이런 저런 시도를 해서 마음에 드는 그림을 만들어야 합니다. 최종적으로는 Layout View에서 방위표와 축적을 추가합니다.

P.S.

파워포인트와 ArcGIS 모두 산업단지 경계를 추가로 편집할 수 있습니다. 배경지도에 따라 산업단지 경계와 배경지도 경계가 잘 맞지 않으면 적당히 편집하면 됩니다.
