ArcGIS 10.X 보간법으로 등고선 오염지도 그리기

by Prof. Sung-Deuk Choi 2021. 9. 18.

지점별 오염물질 농도를 막대나 원으로도 나타낼 수 있지만, 보간법(Interpolation)을 통해 시각적으로 오염지역을 효과적으로 보여줄 수 있습니다.

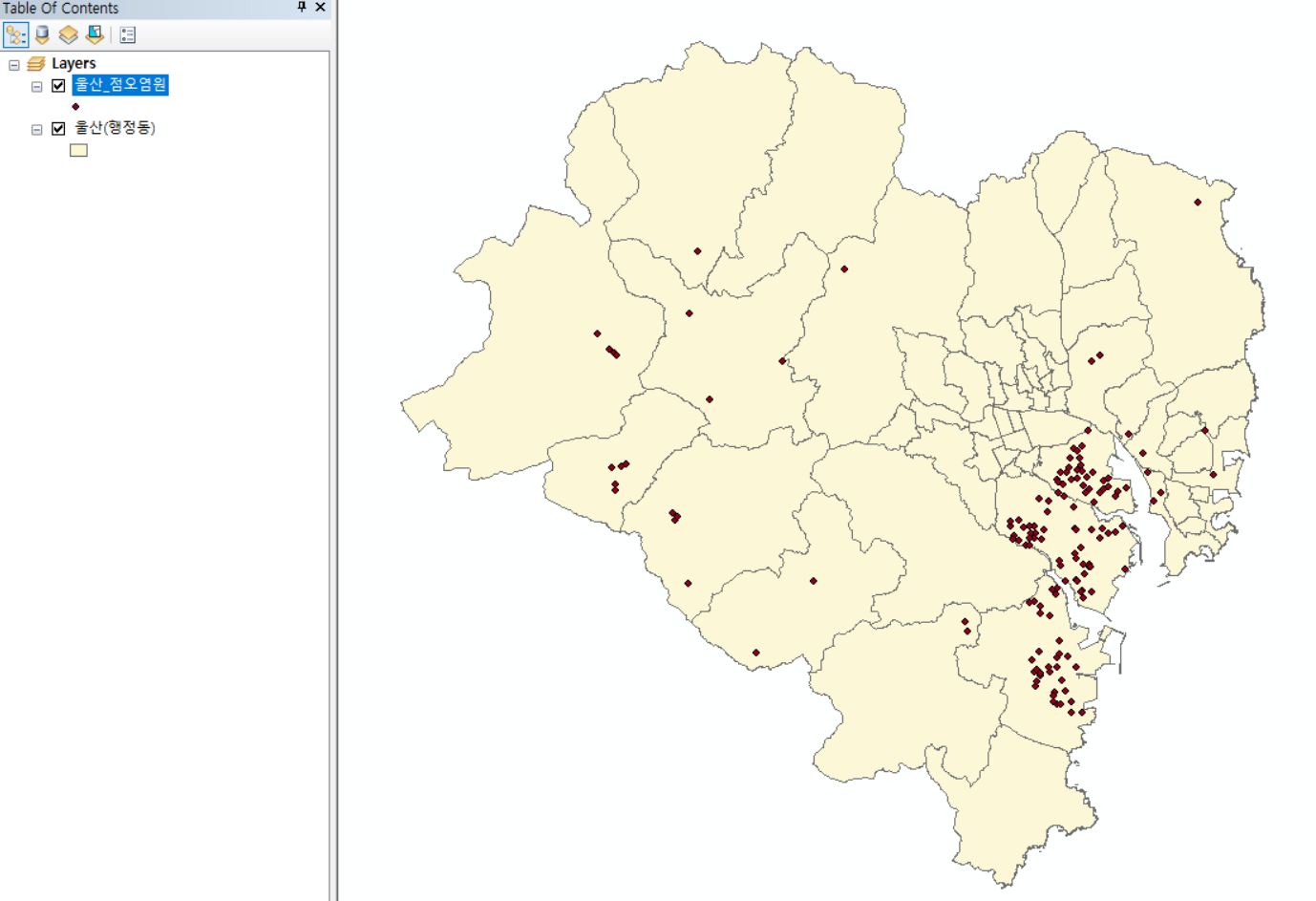

1. 지도 shp 파일을 추가하고, 오염 자료를 추가합니다. 오염원 위치가 점으로 표현되고, 필요하면 농도 수준을 다른 색으로 나타낼 수 있습니다.

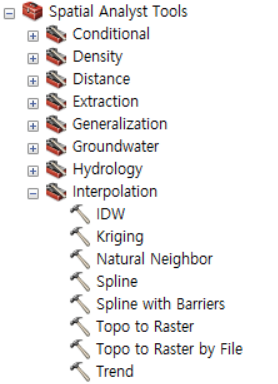

 2. 툴박스에서 IDW를 찾아서 클릭합니다. IDW (역거리 가중법)는 가장 많이 사용하는 보간법 중의 하나입니다.

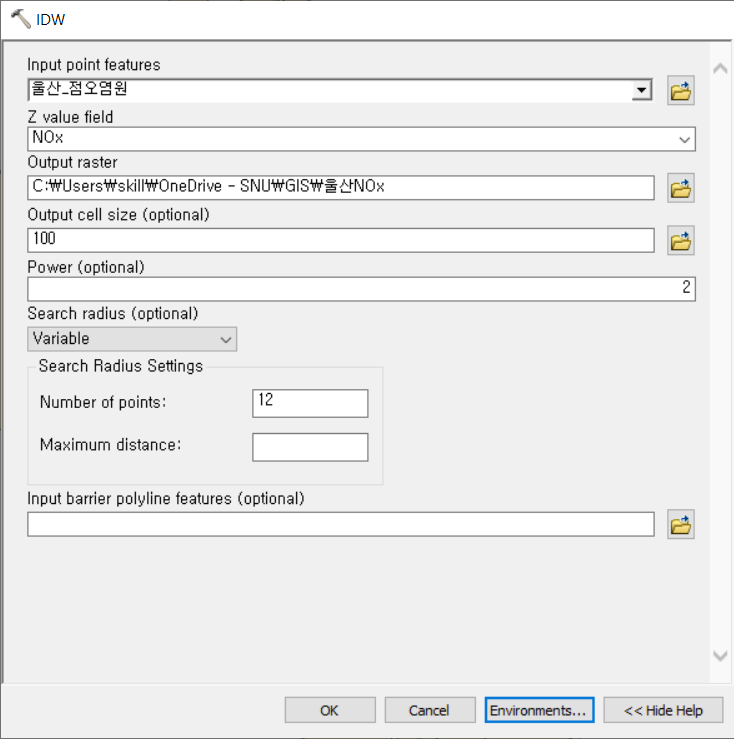

3. Input point features에서는 오염원 혹은 오염 농도 레이어를 선택합니다. Z value field에서는 여러 오염물질 중에서 등고선 지도를 그릴 오염물질을 선택합니다. Output raster에는 등고선 지도 저장을 위한 폴더명을 입력합니다.

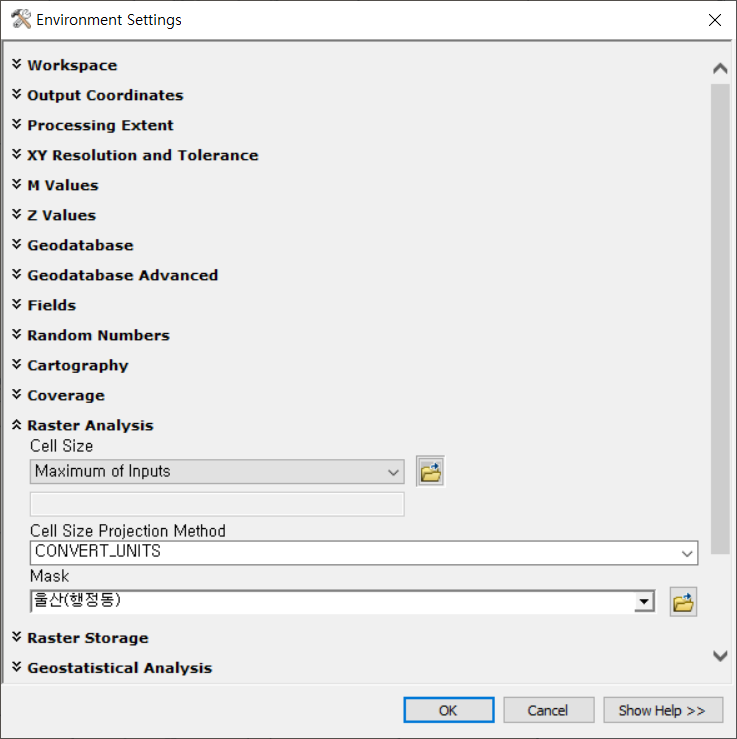

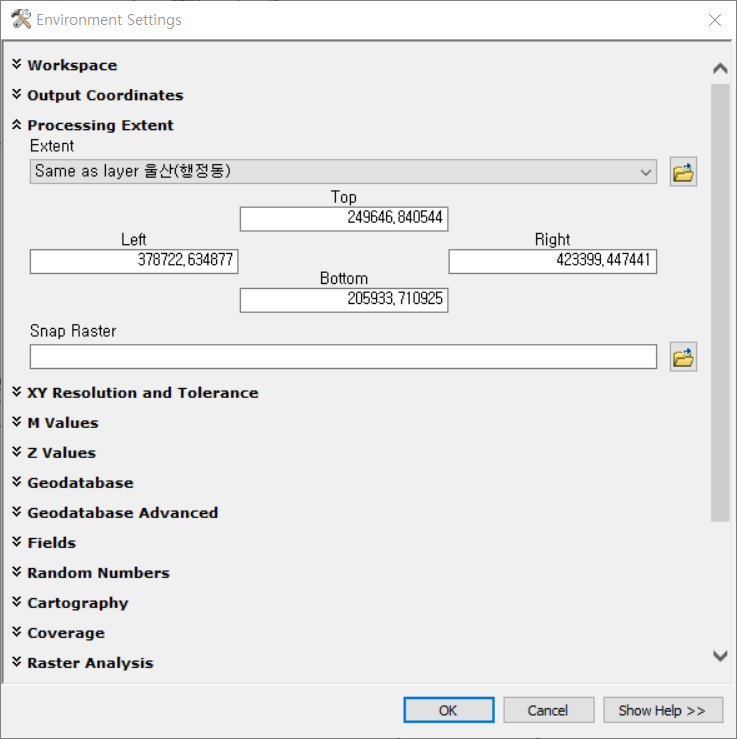

4. 위의 창에서 Environments를 클릭합니다. Processing Extent에서 지도 레이어를 선택하고, Raster Analysis에서 Mask로 등고선 지도가 위치할 기본 지도 레이어를 선택합니다. 이렇게 설정하지 않으면 등고선 지도가 기본 지도 밖으로 나가서 이상한 그림이 됩니다.

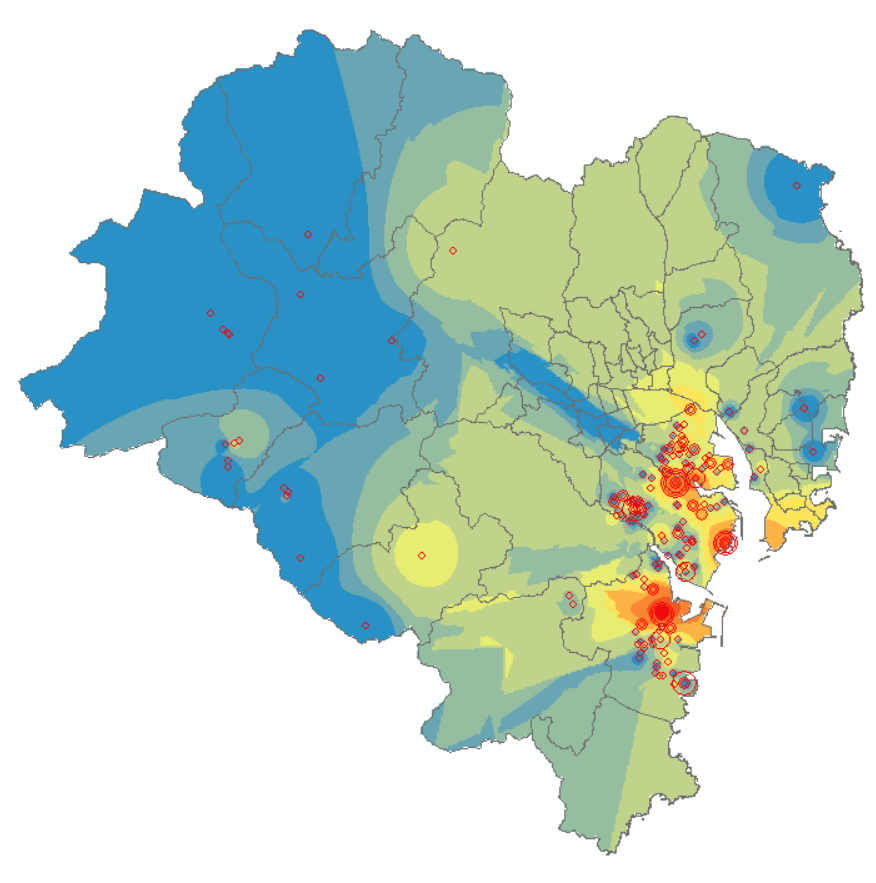

5. 마지막으로 위의  창에서 OK를 누르면 등고선 레이어가 추가되고, 여러 옵션을 조정하면 아래와 같은 그림을 만들 수 있습니다. 구체적인 설명은 생략합니다. 실제로 연구에 사용할 때는 아래 그림에 범례, 방위표, 축적을 추가하면 됩니다.
