ArcGIS 10.X 인구 분포도 작성

by Prof. Sung-Deuk Choi 2021. 10. 16.

인구 분포도 작성하기

행정동 단위의 인구 자료를 통계청 사이트에서 엑셀 서식으로 다운로드 받습니다.

인구, 가구 및 주택 - 읍면동(2015,2020), 시군구(2016~2019) (kosis.kr)

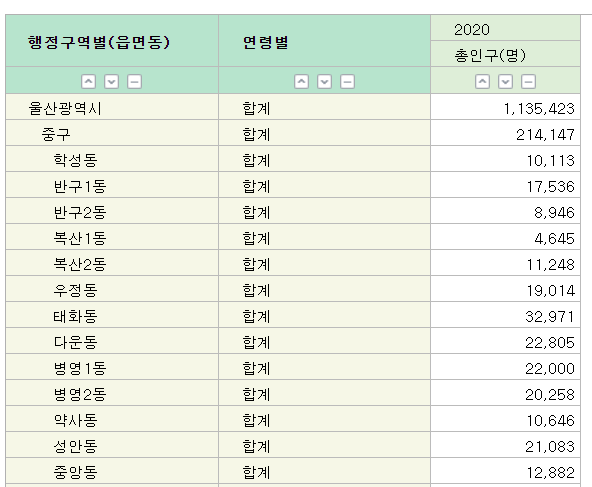

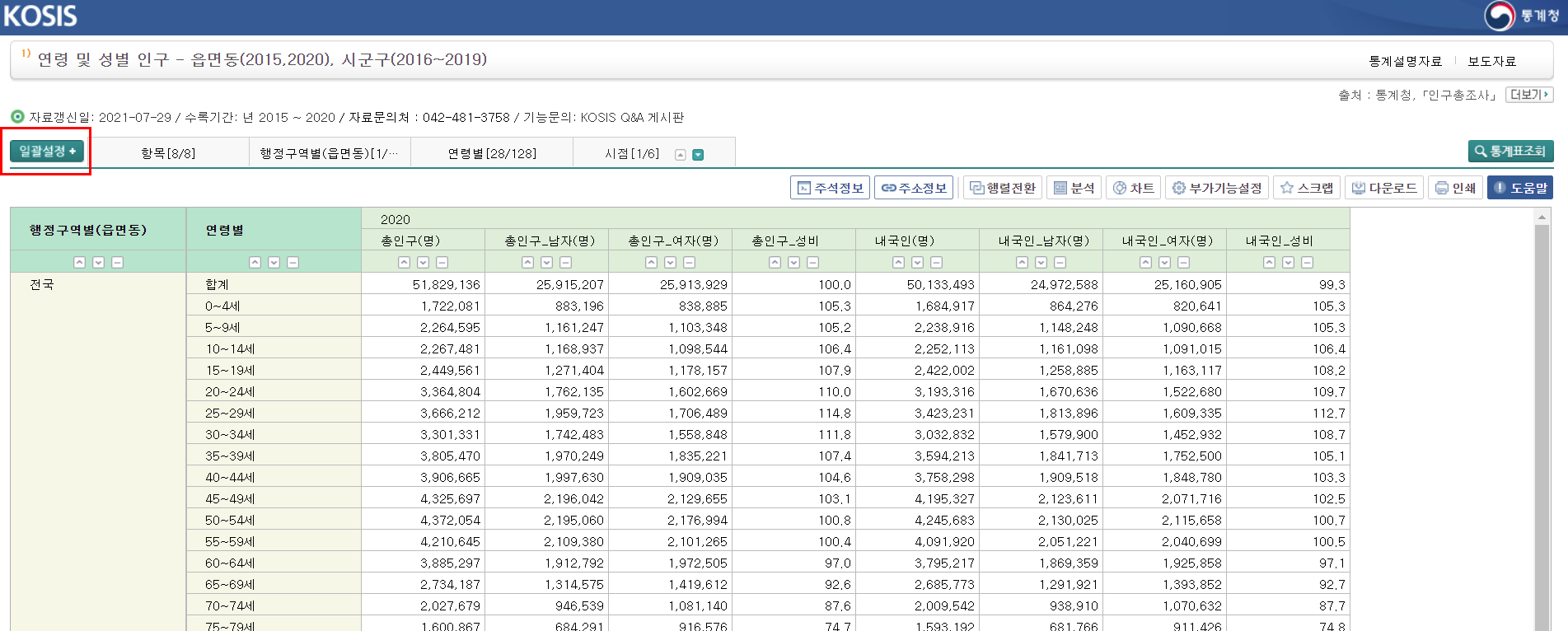

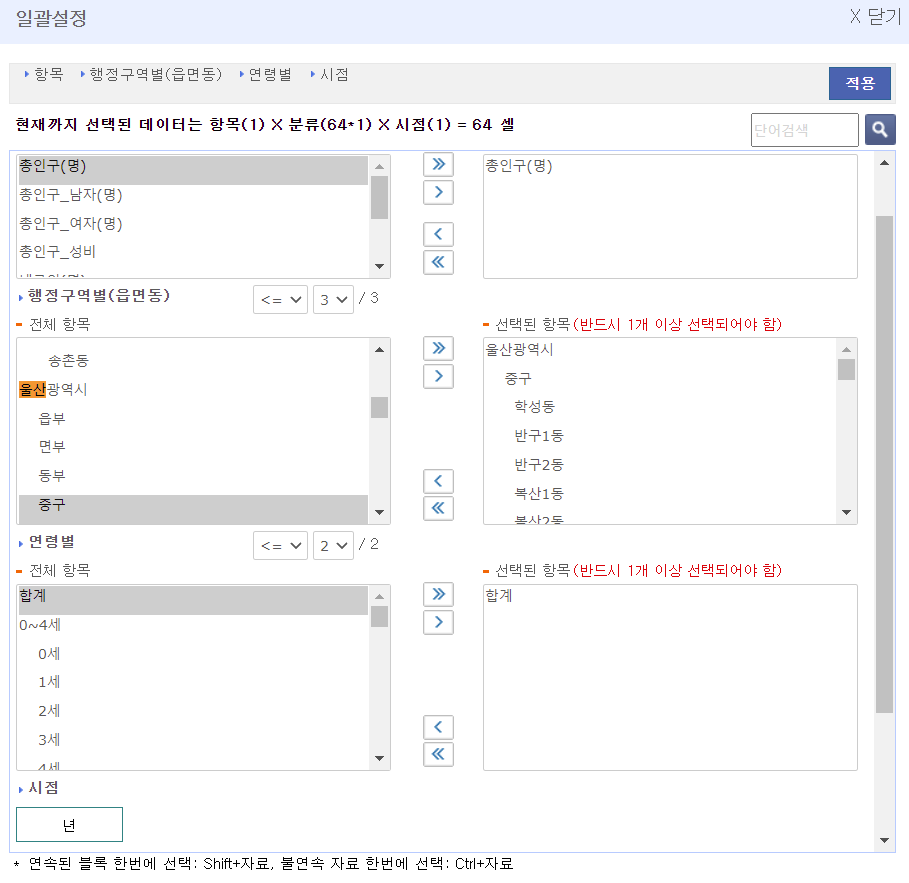

아래 화면에서 일괄설정을 클릭해서 구체적인 검색 조건을 추가합니다. 울산의 읍면동별 총 인구를 선택합니다.

울산 자료만 추출해서 엑셀로 저장하고 행정동 shp 파일의 속성 테이블에 열을 추가해서 인구를 입력합니다.

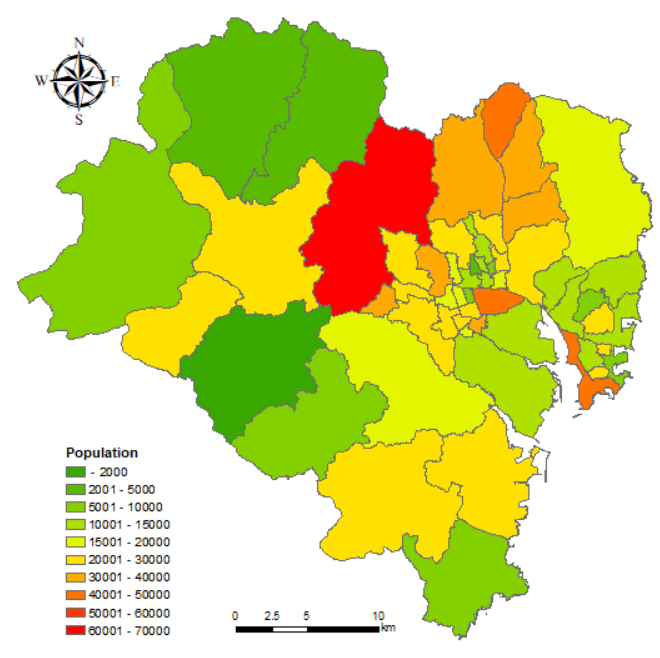

울산 행정동 shp 파일의 Symbology를 편집해서 인구분포도를 작성합니다.

참고로, 법정동 단위의 인구 자료는 국토정보플랫폼 국토정보맵 (ngii.go.kr) 사이트에서 shp 파일로 받을 수 있습니다.





인구밀도 작성하기

위의 그림은 행정구역별 인구라서 범서읍과 같이 큰 행정구역의 인구가 가장 많습니다. 이번에는 인구밀도를 그려보겠습니다. 인구밀도는 행정구역별 인구를 단위면적(km2)으로 나누면 됩니다. 행정구역별 면적 자료가 필요합니다. 그런데 국가공간정보포털에서는 행정동별 면적 관련한 데이터를 개방하지 않습니다. 따라서 지자체별 별도 자료를 이용해서 면적 자료를 찾아야 합니다. 위키백과에 잘 정리가 되어 있는데, 위키에 있는 북정동을 성안동으로 수정해야 합니다. 아래 자료를 이용해서 엑셀에서 행정동별 인구/면적을 계산하고 행정동 shp 파일의 속성 테이블에 인구밀도 필드(열)를 추가합니다.

울산광역시의 행정 구역 - 위키백과, 우리 모두의 백과사전 (wikipedia.org)



울산광역시의 행정 구역 - 위키백과, 우리 모두의 백과사전

울산광역시의 행정 구역은 4구 1군, 7읍 7면 44동(행정동)으로 구성되어 있다. 울산광역시의 면적은 1,060.19km2이며, 인구는 2013년 12월 31일을 기준으로 461,595세대, 1,178,907명이다.[1] 행정 구역[편집]

ko.wikipedia.org

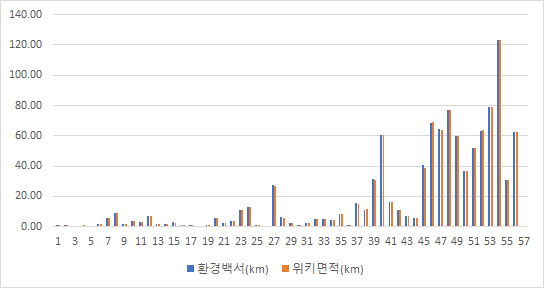

더 정확하게는 울산시 홈페이지(환경백서와 동일 자료) 자료를 사용해도 됩니다. 위키 자료와 거의 동일합니다.

https://www.ulsan.go.kr/u/rep/contents.ulsan?mId=001005002002006000



울산광역시 대표홈페이지 > 울산소개 > 울산의 오늘 > 행정구역 > 울주군

온산읍 40.46 38 138 당월리 일원, 우봉리 일원, 강양리 일원, 삼평리 일원, 원산리 일원[대정리에 편입되는 원산리 산1-3, 산1-4, 263-4, 288-1, 288-4, 288-5, 290-3, 293-1, 293-6, 295-4, 295-19, 296-1, 296-6, 297-1, 297-3,

www.ulsan.go.kr



또한, 행정동 shp 파일의 속성 테이블에 필드(열)를 추가해서 Calculate Geometry로 폴리곤(행정동)별 면적을 계산할 수 있습니다. 속성 테이블 내에서 인구와 면적 필드 자료로 인구밀도 필드를 입력하면 됩니다. 또한, 별도로 인구밀도를 계산해서 필드를 추가하지 않는 방법도 있습니다. 해당 레이어의 Symbology에서 Value는 인구를 선택하고, Normalization에 면적을 선택하면 행정구역별로 인구밀도가 자동으로 계산되어 그림으로 표출됩니다.

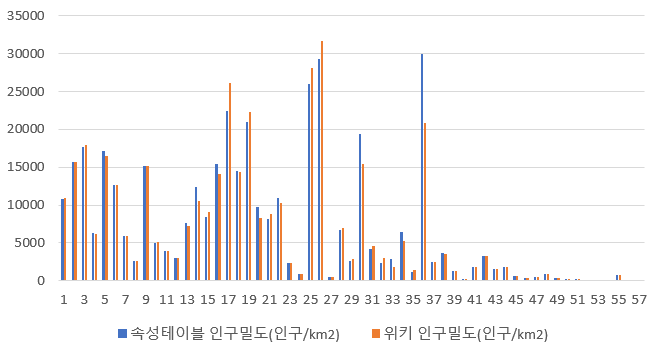

두 결과가 대부분 일치하지만 두 행정구역에서 비교적 큰 차이가 나타납니다. 지자체에서 정리한 자료의 신뢰도를 고려해서 위키 인구밀도를 사용하기로 했습니다.

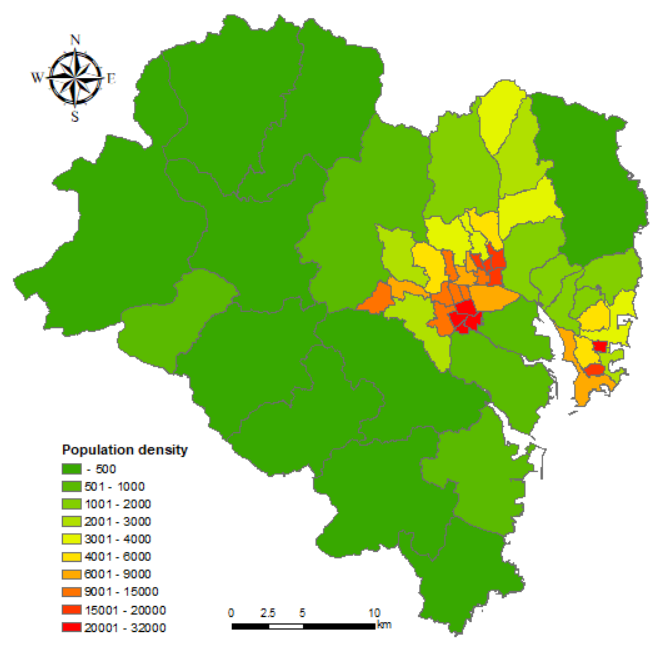

울산 시내의 인구밀도가 높은 것을 확인할 수 있습니다.



격자별 인구밀도 작성하기

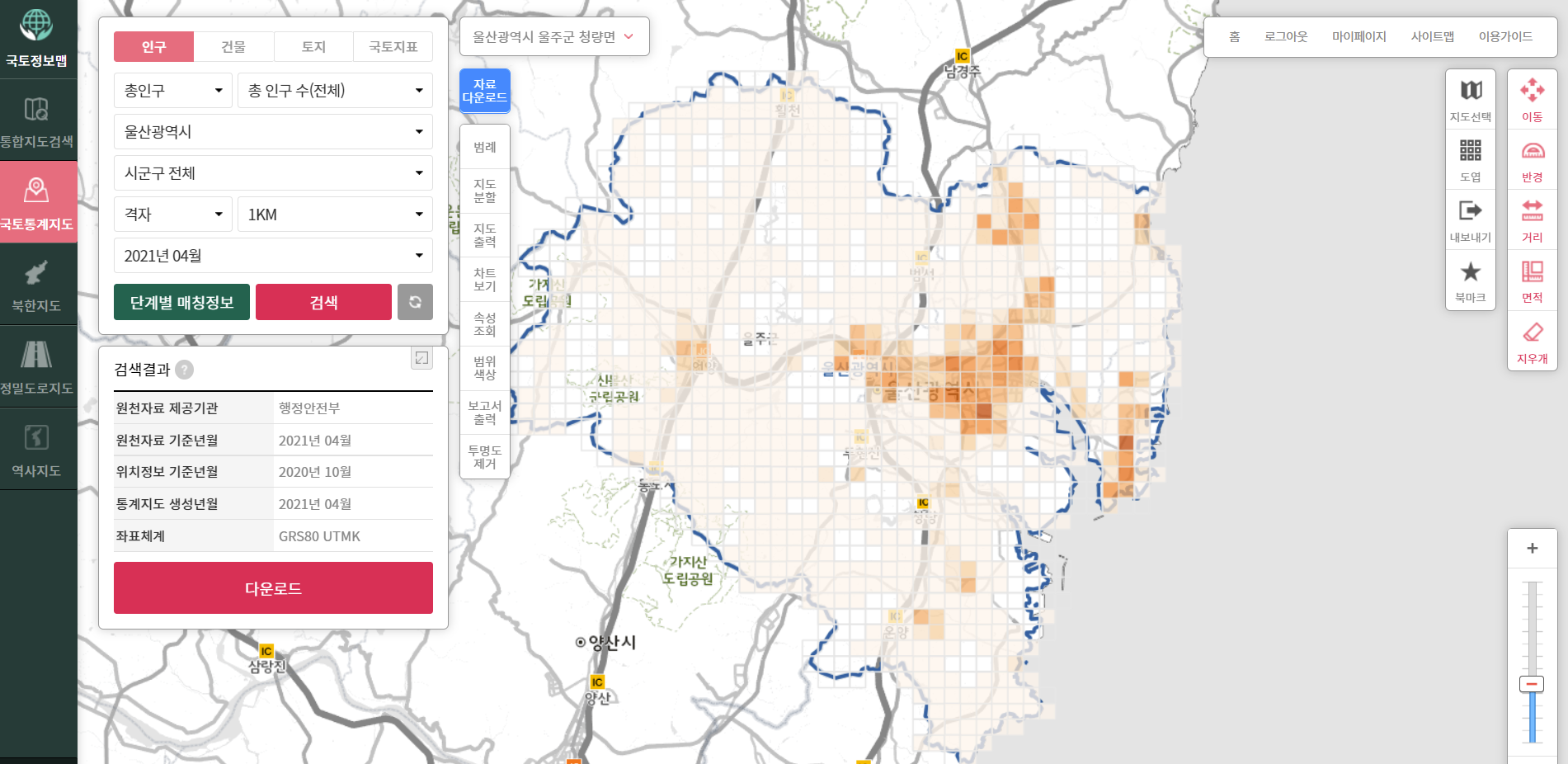

국토정보플랫폼 국토정보맵 (ngii.go.kr) 사이트(가입 필요)에서 격자별 자료를 선택하고 shp 파일을 다운 받아서 ArcGIS에서 간단히 편집합니다.

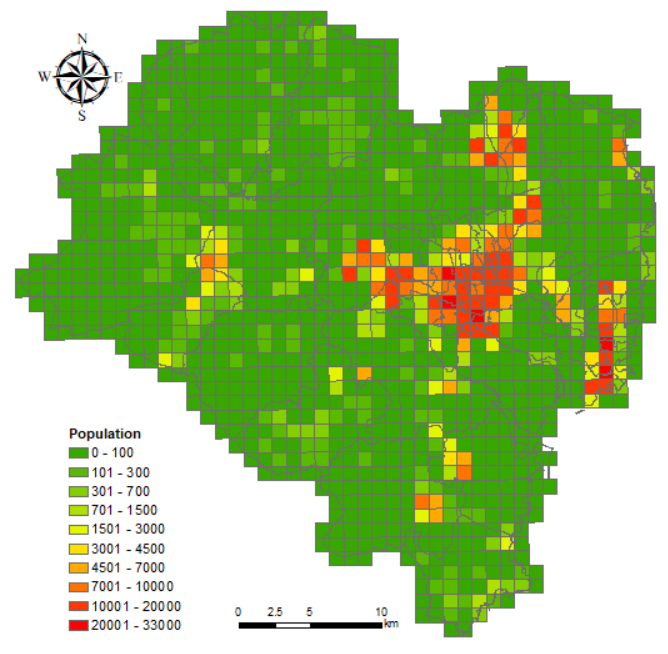

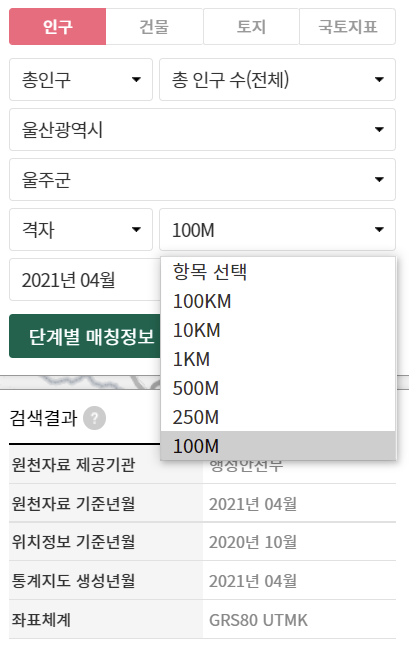

이 그림에서는 1 km 단위 격자를 사용했는데, 100 m 격자까지 선택 가능합니다.

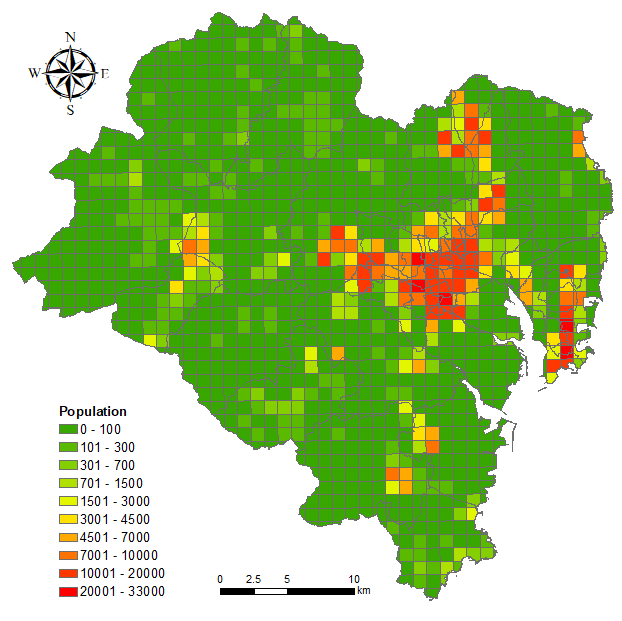

현재 수행 중인 연구에서는 1 km 격자 정도면 충분하기 때문에 1 km 격자 shp 파일을 다운 받아서 인구밀도 그림을 완성했습니다. 울산시 행정구역 경계를 고려하기 위해서 clip 도구를 사용했습니다.

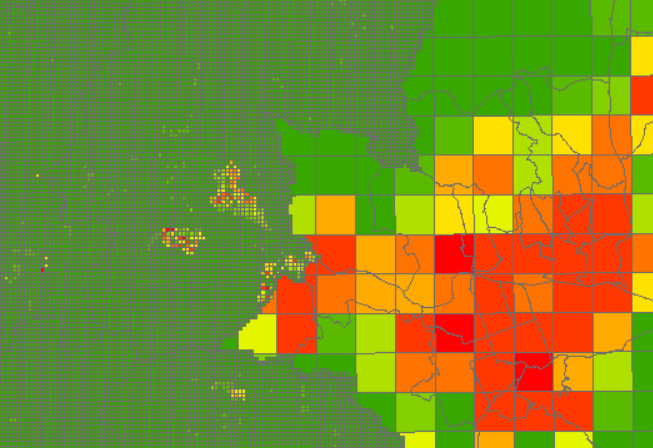

울주군 100 m 격자와 울산시내 1 km 격자 비교 그림입니다.
