ArcGIS 10.X 수치표고모델(DEM) 지도 표출하기(Mosaic 도구)

by Prof. Sung-Deuk Choi 2021. 10. 16.

수치표고모델 자료 중에서 울산 자료를 다운 받습니다.



수치표고모델(DEM)_90M - 오픈마켓

지형의 고도값을 수치로 저장함으로써 지형의 형상을 나타내는 지도

data.nsdi.go.kr

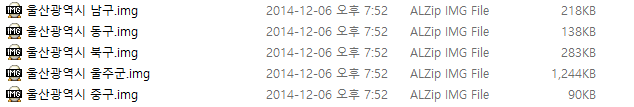

5개 img 파일을 ArcGIS에서 불러옵니다.

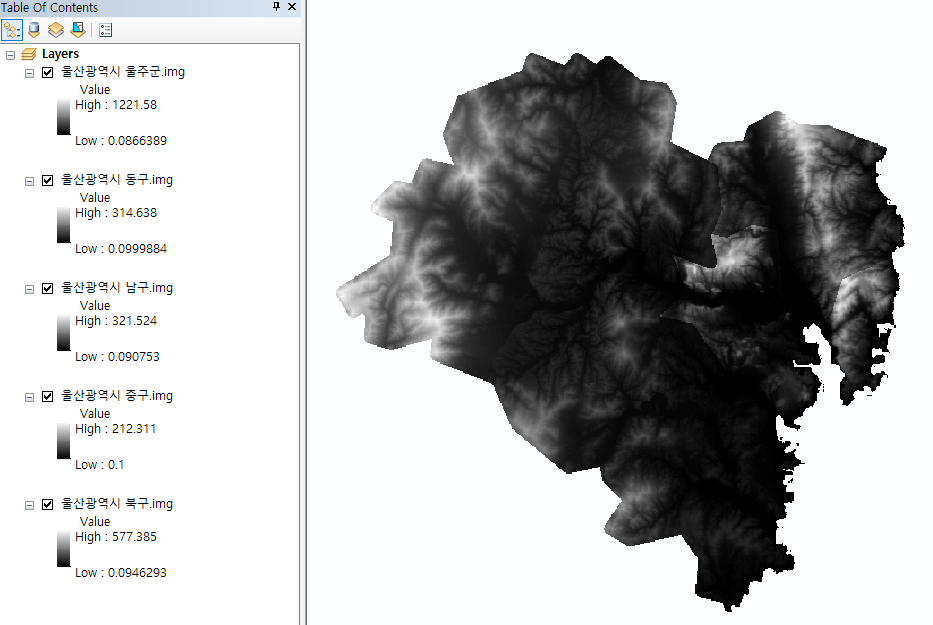

래스터 파일이 각각 표출되어 울산 전체 DEM 그림이 나왔습니다. 이제 개별 래스터 파일을 하나로 합쳐야 합니다.

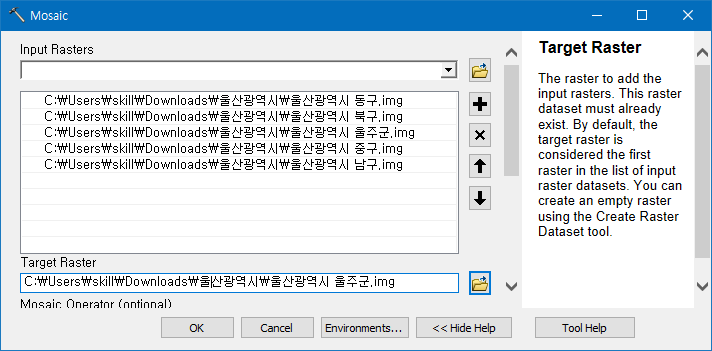

Data Management Tool에서 Mosaic을 클릭하고 아래와 같이 입력합니다. Target Raster에는 기존 래스터 파일 하나를 선택하거나 미리 복사본을 만들어서 그 복사본을 선택합니다.

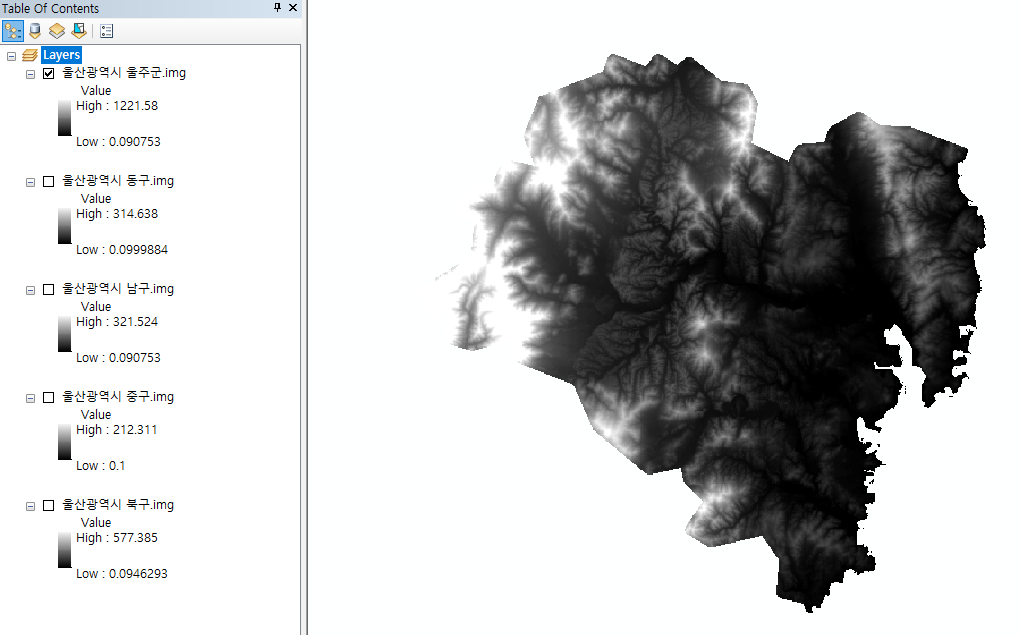

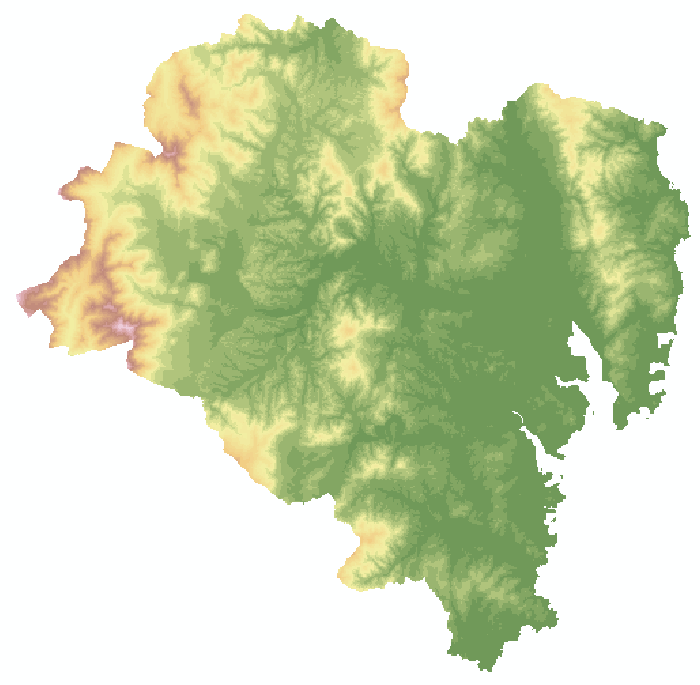

하나의 통합 래스터 파일이 만들어졌습니다. Spatial Analyst Tools → Extraction → Extract by Mask를 선택해서 래스터 파일 테두리를 지도 shp 파일에 잘 맞도록 가공합니다. 이제 연구용으로 사용할 수 있습니다.
