대기오염물질의 질량 농도 단위에는 첨자가 필요합니다. 보통 POPs와 같이 극미량인 경우는 pg/m3 수준이며, PAHs는 ng/m3, 미세먼지는 μg/m3 수준입니다. 워드나 한글 등에서는 첨자 기능을 쉽게 사용할 수 있는데 ArcGIS 메뉴에서는 보이지 않습니다.

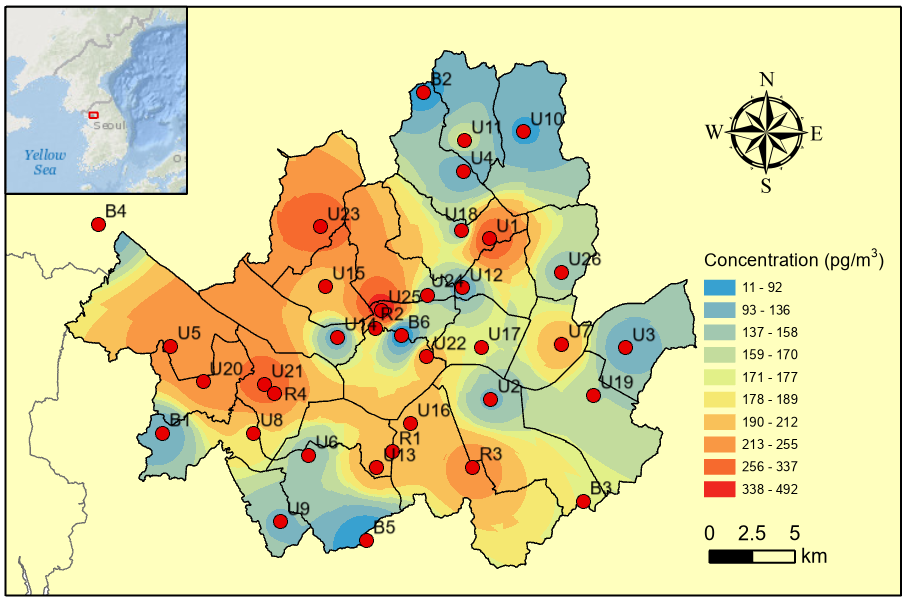

ArcGIS에서 첨자를 사용하기 위해서는 HTML 태그와 같이 <sup>3</sup>을 사용해야 합니다.아래 그림은 범례에 첨자를 사용한 예시입니다.

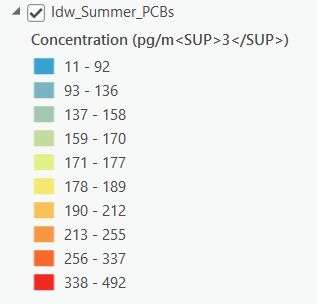

Content panel에서 아래와 같이 pg/m<sup>3</sup>을 입력하면 됩니다. 레이아웃에 텍스트를 추가할 때도 동일한 방법을 사용하면 됩니다.
Text formatting tags—ArcGIS Pro | Documentation
Text formatting tags—ArcGIS Pro | Documentation
Text formatting tags ArcGIS Pro text formatting tags allow you to modify the formatting for a portion of text. This allows you to create mixed-format text where, for example, one word in a sentence is underlined. Text formatting tags can be used almost any
pro.arcgis.com
논문용으로 거의 완성한 그림입니다. 일부 설정은 더 수정할 예정입니다.
좌상단 그림에 Extent indicator를 추가했습니다. Extent indicators—ArcGIS Pro | Documentation
예전에 ArcGIS 10.X에서도 다룬 내용입니다.
ArcGIS 10.X 레이아웃 Extent indicator 추가 (tistory.com)
ArcGIS 10.X 레이아웃 Extent indicator 추가
아래 그림과 같이 상세 지도의 위치를 빨간색 박스(Extent indicator)로 나타낼 필요가 있습니다. 예를 들어, 논문에 우리나라 지도만 표시하면 외국인들은 어디인지 모르기 때문에 동북아시아 지도
eacl.tistory.com
