울산시 지도 축적 확인하기(태화강 하구 = 2 km)

by Prof. Sung-Deuk Choi 2022. 12. 3.

논문에 넣을 울산시 지도를 그릴 때 ArcGIS를 사용하거나 구글어스에서 위성사진을 가져와서 사용합니다. 그런데 ArcGIS에서 지도를 그리고 PPT에 옮겨 후처리 하는 과정에서 지도 크기를 변경하고 축적 막대(scale bar)는 이전 지도에서 복사해서 축적 오류가 생기는 경우가 종종 있습니다. 구글어스 위성사진에 축적 막대를 추가할 때도 마찬가지입니다. 실제 지도상의 거리를 정확히 고려해서 축적 막대를 추가해야 합니다.

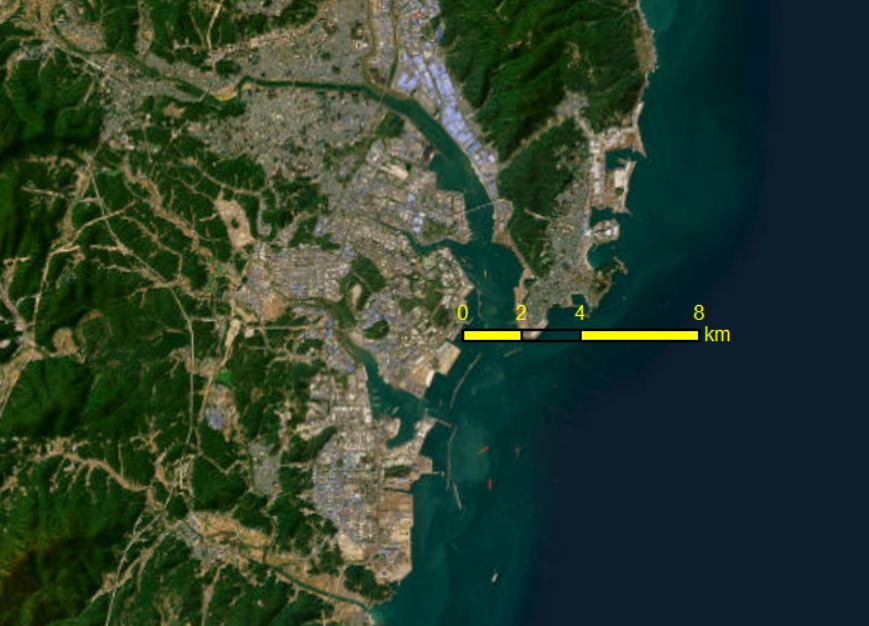

울산시 지도의 축적에 문제가 없는지 가장 쉽게 확인하는 방법은 태화강 하구의 길이가 2 km인지 확인하는 것입니다. 아래 지도와 같이 태화강 하구는 2 km입니다.

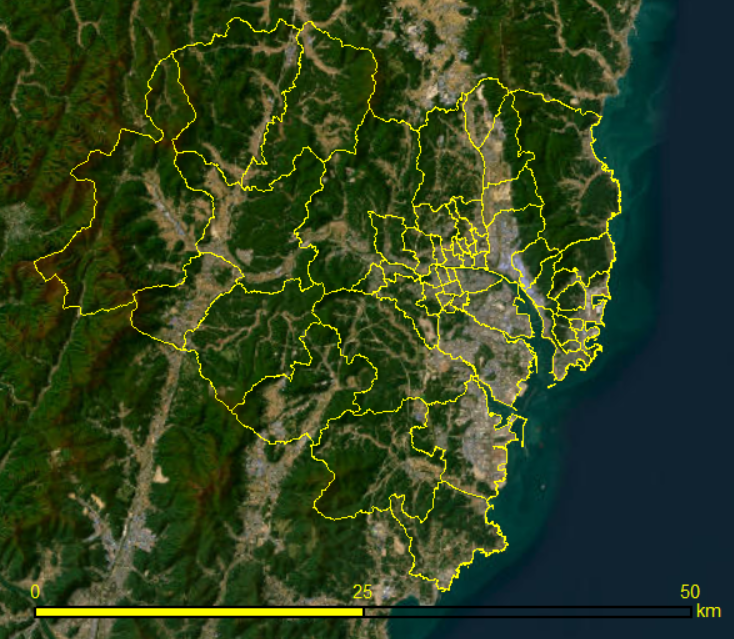

참고로 선박배출을 고려한 울산시 영역은 아래와 같이 가로 세로 50 km가 적당합니다. 해상도는 1 km 정도로 하면 전체 250개의 격자셀이 생성됩니다. 500 m 정도로 해상도를 높여도 되지만 전반적인 오염물질 이동현상을 파악하는데는 울산 전체적으로는 1 km 해상도가 적당합니다.

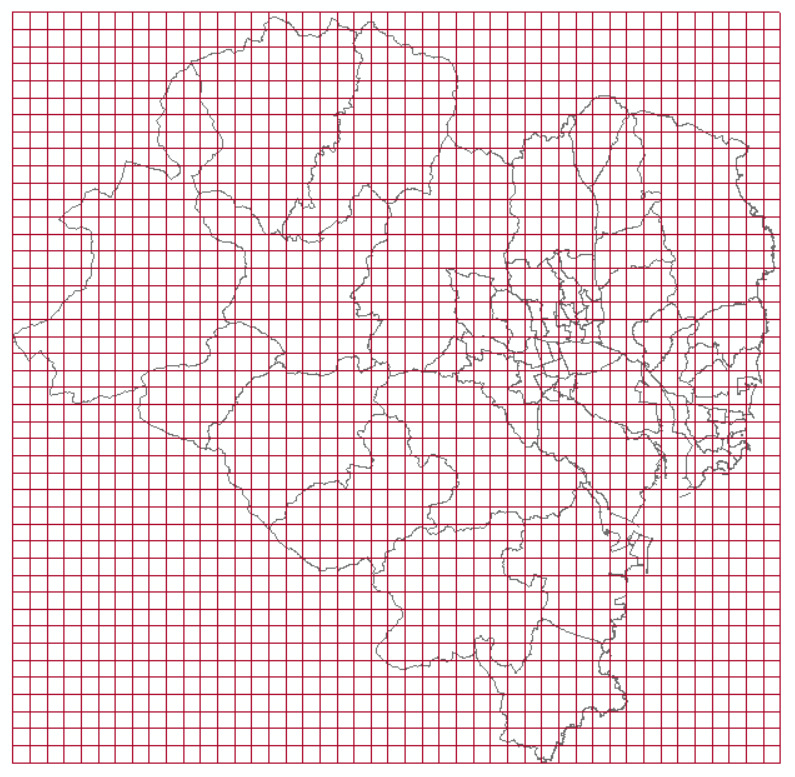

 아래는 행정구역에 맞춘 1 km 격자셀입니다. 45 × 45 = 2025개 셀입니다. 1 km 해상도는 생각보다 높습니다.
